Berekenen leidingweerstand en benodigde opvoerhoogte

Capaciteit Q		l/sec l/min m³/h
Dynamische viscositeit		mPa.s (cP)
Soortelijke massa		kg / m³
Leidingdiameter Dinw		mm
Leidinglengte L		m
Leidingmateriaal	Stalen leiding Roestvaststalen leiding Rubber slang glad (nieuw) Rubber slang glad (gebruikt) Rubber slang glad (vervuild) PVC slang (nieuw) PVC slang (gebruikt) PVC slang (vervuild) PE buis / HPE buis (nieuw) PE buis / HPE buis (gebruikt) PE buis / HPE buis (vervuild)
Wandruwheid		mm
Verticale opvoerhoogte		m
Stromingssnelheid v		m/s
Reynoldsgetal Re
Stroming
Weerstandsfactor f
Totale opvoerhoogte H		mvk
Verschildruk P		bar



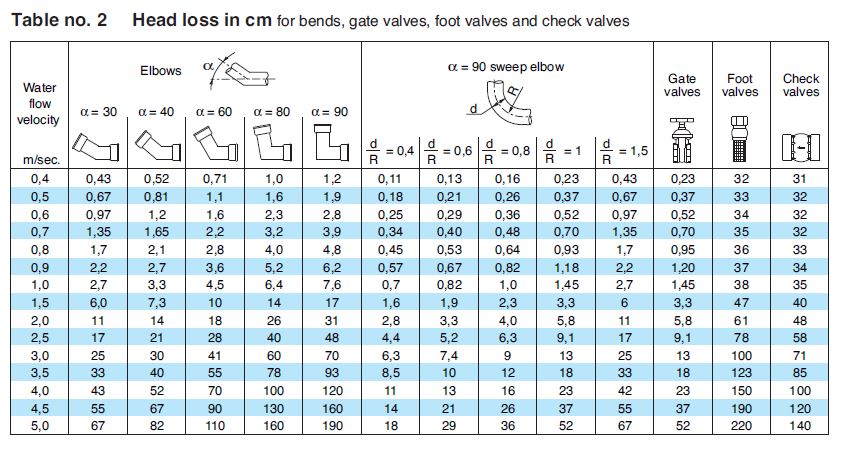

Opvoerhoogte
De totale opvoerhoogte van een systeem bestaat uit stromingsverliezen in de leiding (dynamisch deel) en de statische opvoerhoogte.

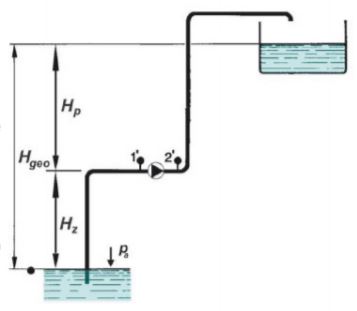

Berekenen manometrische opvoerhoogte

Hman = Manometrische opvoerhoogte in mwk
Hz = Statische zuighoogte in mwk
Hp = Statische perhoogte in mwk
Hw = Som van gehele leidingweerstand in mwk
Vp2 = stromingsnelheid persleiding
Vz2 = stromingsnelheid zuigleiding
g = Versnelling van de zwaartekracht in m/sec2
